汽車制造廢氣處理解決方案

【噴漆廢氣概述】

噴漆工藝廣泛應用于機械、汽車、電氣設備、家電、船舶、家具等行業。

汽車塗裝車間要對工件進行漆前處理、電泳和噴漆。塗漆工序包括噴漆、流平和烘幹,在這些工序中會産生有機廢氣(VOCs)及過噴漆霧,故而這些工藝都需要進行噴漆房廢氣處理。【廢氣處理】

【噴漆廢氣成分】

噴漆原料—油漆塗料由不揮發份和揮發份組成,不揮發份包括成膜物質和輔助成膜物質,揮發份稀釋劑是用來稀釋油漆,達到漆物表面光滑美觀的目的。

油漆噴塗過程中主要産生漆霧和有機廢氣污染,油漆在高壓作用下霧化成微粒,在噴塗時,部份油漆未到達噴漆物表面,随氣流彌散從而形成漆霧;有機廢氣來自稀釋劑的揮發,有機溶劑不會随油漆附著在噴漆物表面,在噴漆和固化過程將全部釋放形成有機廢氣(有文獻報道可達上百種揮發性有機物,分别屬于烷烴、環烷烴、烯烴、芳香類化合物、醇、醛、酮、酯、醚及其他化合物)。

(1)、噴漆室廢氣

爲維持噴塗的作業環境,根據勞動安全衛生法的規定,噴塗作業時,噴漆室内應連續換風,換風速度應控制在(0.25～1)m/s的範圍内。噴漆室換風排氣廢氣的主要組成爲噴漆揮發的有機溶劑,其主要成分爲芳香烴(三苯及非甲烷總烴類)、醇醚類、酯類有機溶劑,由于噴漆室的排風量很大,所以排出的有機廢氣總濃度很低,通常在100mg/m3左右。另外,噴漆室的排氣中經常還含有少量未處理完全的漆霧,特别是幹式漆霧捕集噴漆室,排氣中漆霧較多,可能成爲廢氣處理的障礙,廢氣處理前必須預處理。

(2)、流平室廢氣

面漆在噴塗之後烘幹之前,要進行流平晾置,濕漆膜在晾置過程中有機溶劑揮發,爲防止晾置室内有機溶劑聚集發生爆炸事故,晾置室應連續換風,換風速度一般控制在0.2m/s左右,排風廢氣的成分與噴漆室排風廢氣的成分相近,但不含漆霧,有機廢氣的總濃度比噴漆室廢氣偏大,根據排風量大小不同,一般在噴漆室廢氣濃度的2倍左右,可達到300mg/m3,通常與噴漆室排風混合後集中處理。另外,調漆間、面漆污水循環水池也要排放類似的有機廢氣。

(3)、烘幹廢氣

烘幹廢氣的成分比較複雜,除包含有機溶劑、部分增塑劑或樹脂單體等揮發成分,還包含熱分解生成物、反應生成物。電泳底漆與溶劑型面漆烘幹均有廢氣排出,但其成分與濃度差别較大。

【噴漆廢氣的危害】

來自噴漆室、晾置室、調漆間、面漆污水處理間的廢氣,爲低濃度、大流量常溫廢氣,污染物的主要組成爲芳香烴、醇醚類、酯類有機溶劑。對照《大氣污染綜合排放标準》,這些廢氣的濃度一般在排放限值以内,爲應對标準中排放速率要求,多數汽車廠采取高空排放的辦法。這種辦法雖然可以滿足目前排放标準,但廢氣實質上是未經處理稀釋排放,一條大型的車身塗裝線每年排放的氣體污染物總量可能高達數百噸,對大氣造成的危害非常嚴重。

漆霧中的有機溶劑—苯、甲苯、二甲苯等屬強毒性溶劑,作業時散發至車間空氣中,工人經呼吸道吸入後可引起急性和慢性中毒,主要引起中樞神經及造血系統的損害,短期吸入高濃度(1500mg/m3以上)的苯蒸氣,即可引起再生障礙性貧血,經常吸入低濃度的苯蒸氣也會引起嘔吐、神智不清等神經症狀。

【汽車制造塗裝廢氣治理】

汽車塗裝噴漆廢氣因VOCs濃度較低,排放溫度低的特性一般采用活性炭吸附法進行處理,這是一種成熟、有效、設備成本較低的工藝方法。我公司運用了一種活性炭吸附催化一體設備,其原理是目采用吸附濃縮+催化燃燒組合工藝,活性炭對VOCs吸附濃縮,脫附後可重複使用,脫附下來的濃縮VOCs通過催化劑電加熱實現低溫燃燒,達到處理污染物的目的,燃燒熱風循環使用于活性炭脫附,達到節能目的。

汽車工業的塗裝廢氣主要來源是噴漆、烘幹、儲漆調漆間。烘幹廢氣的VOCs濃度高,一般采用蓄熱式熱力焚燒直接處理;噴漆廢氣,包括流噴漆室、流平室、儲調漆間廢氣,其濃度相對較低,通過排氣筒高空排放,因國家環保要求日趨升級,環保部門已明确提出噴漆廢氣必須經過處理後才能排放。

有機廢氣處理多采用兩種處理方式,一種是化學燃燒,一種是物理吸附。化學燃燒需要廢氣中的VOCs(揮發性有機化合物)含量達到一定濃度,噴漆廢氣經過了漆霧捕集,濃度較低,不具備直接燃燒條件,因此一般采用物理吸附方案。吸附處理技術的核心是吸附劑的性能,高性能的吸附劑應具有均勻孔道、較大的吸附容量、良好的疏水性以及容易再生等特性。目前在工業應用中,有機廢氣吸附處理工藝最常用的吸附劑是活性炭和分子篩沸石兩種。“沸石濃縮轉輪吸附+催化燃燒”是近年來國外引進的新技術,沸石具有耐高溫(1000℃),不可燃,對濕度的适應性較大RH<90%)等特點,使用壽命長,不過其一次性投入成本高;“活性炭吸附/脫附+催化燃燒”工藝較爲成熟,結構簡單,安全可靠,缺點是活性炭使用壽命短,運行成本較高。

汽車制造塗裝線有機廢氣産生量相對較小,結合成本考慮,使用的是一種活性炭吸附催化一體設備。【VOC有機廢氣處理】

廢氣處理技術原理

(有機廢氣吸附催化一體設備)由活性炭吸附和催化燃燒脫附兩個基本原理設計的。即使用活性炭對送進來的廢氣進行物理吸附,從而達到降低VOCs濃度的目的;當活性炭吸附達到飽和時,對其進行熱氣流沖刷脫附,使其恢複活性,達到循環使用的目的,對脫附下來的高濃度VOCs被加熱燃燒處理。

廢氣處理工藝流程

前端爲過濾裝置,過濾級數爲2級,其中一級過濾爲漆霧過濾器,二級過濾爲初效過濾棉。經過過濾後有機廢氣進入吸附箱(活性炭組成),經過時VOCs被吸附。本套設備包含3個吸附箱(可交替使用)。當設備使用一段時間後,活性炭快達到飽和時停止吸附操作,用熱氣流將有機物從活性炭上脫附下來使活性炭再生。脫附下來的有機物(已被濃縮,濃度較原來提高幾十倍)送入催化燃燒室進行電加熱,燃燒轉化成CO2和H2O排出。當有機廢氣濃度達到2000PPm以上時,有機廢氣在催化床可維持自然,不用外加熱,燃燒後的尾氣一部份通過煙囪排出大氣,大部份送往吸附床,用于活性炭的脫附再生。這樣可能滿足燃燒和脫附所需熱能,達到節能的目的,再生後的活性炭用于下次吸附。在脫附時,淨化操作可用另一個吸附床進行,既适合于連續操作,也适合于間斷操作。

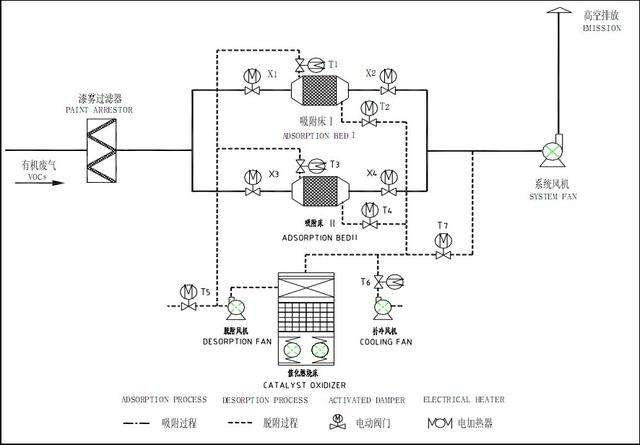

其工藝流程圖如圖所示:

廢氣處理設備特點

項目采用吸附濃縮+催化燃燒組合工藝,活性炭對VOCs吸附濃縮,脫附後可重複使用,脫附下來的濃縮VOCs通過催化劑電加熱實現低溫燃燒,達到處理污染物的目的,燃燒熱風循環使用于活性炭脫附,達到節能目的。設備具體特性如下:

a)項目設置了三個吸附床,可同時使用也可以交替使用,目的在于一個吸附床進行脫附操作時,另外兩個可以正常進行吸附操作。

b)吸附箱采用抽屜式結構,裝填方便、便于更換。采用新型的活性炭吸附材料——蜂窩狀活性炭,與粒狀相比具有優越的動力學性能。極适合于大風量下使用。由于其比重爲條形活性炭纖維的8-10倍,再生前吸附有機溶劑可以達到活性炭總重量的25%,具有使用壽命長,吸附系統運行阻力低,淨化效率高等特點。蜂窩活性炭主要技術參數如表2所示:

c)催化燃燒室采用陶瓷蜂窩體的貴金屬催化劑,阻力小,活性高,當有機蒸汽濃度達到2000PPm以上時,可維持自燃,加熱時間大約1小時左右電加熱自行停止,不用外加熱,節約能耗。【催化燃燒裝置】

d)燃燒後的尾氣一部份排出大氣,大部份再送回吸附箱,用于活性炭的脫附,熱能又能實現循環使用,達到節能的目的。

e)整個系統實現了全封閉循環,加熱方式采用電加熱,過程中不産生二次污染。

f)設備采用微機集中控制系統,設備運行、操作過程實現全自動化。具有自動順序啓動、運行、切換、停機功能,能實現定時吸附、脫附功能。脫附過程中,當加熱室内的溫度超過設定的參數時電加熱裝置自動停止;當加熱室的溫度低于設定數值時,加熱裝置啓動加熱;當脫附出口氣流溫度升高,超過設定的數值時,模拟閥開啓補新風;當脫附出口氣流溫度下降,低于設定的數值時,模拟閥關閉;當催化燃燒室的溫度超過設定數值時,旁通閥打開;當催化燃燒室的溫度低于設定數值時,旁通閥關閉。

g)活性炭的燃點相對較低,自燃的風險大,因此設備消防是關鍵且是必須的。本設備的吸附床内設置有溫度檢測裝置和自動噴淋裝置,當吸附床内溫度大于90℃(吸附)或180℃(脫附)時,啓動噴淋裝置,防止活性炭自燃,确保設備安全。

廢氣處理設備效果

廢氣排放執行國家《大氣污染物綜合排放标準》(GB16297-1996)表3中的(國家二級,排氣筒标高15m)标準:設備投入使用後有機污染物去除率≥90%。

活性炭吸附/脫附+催化燃燒工藝是目前汽車塗裝噴漆廢氣處理應用最多的一種工藝,其性能穩定,結構簡單,成熟可靠,經濟環保。本項目采用的吸附催化一體設備就是在基本工藝原理不變的前提下優化了使用功能,簡化了操作程序,提高了安全性能,降低了能耗水平,對于同類行業有一定借鑒意義。

→具體廢氣工況，需進行有針對性的參數彙總，工藝評估和方案設計，具體請聯系我公司技術人員，進行相應的交流和解答。
