聚焦—揮發性有機廢氣熱氧化技術研究進展

本介紹了吸附濃縮、蓄熱氧化和催化燃燒3類VOCs處理工藝,并主要從工程應用與實驗研究兩方面對當前3類工藝在國内外的最新研究進展進行了回顧,還重點從有機廢氣性質和工藝特點兩方面分析了不同技術的優勢和制約各自發展瓶頸。通過分析比較發現:吸附濃縮對複雜有機廢氣的适應性較強,但單位體積吸附材料利用率較低、占地面積大;催化燃燒具有起燃溫度低、節能等優點,但運行成本較高且單一催化劑對組分複雜的VOCs适應性差;蓄熱燃燒具有較高的熱回收率,但濃度低、熱值波動大的有機廢氣限制了其運行的穩定性;組合式工藝相比3類基本工藝綜合性能較好,但系統較複雜、穩定性較差以及占地面積大。未來,對不同工藝的優勢進行組合與優化將成爲經濟、高效和安全治理揮發性有機廢氣最有效的途徑之一。

揮發性有機廢氣(VOCs)是指蒸氣壓在室溫下大于70.91Pa、沸點在常壓下低于260℃的有毒有害有機化合物,其廣泛存在于煉油與石化、汽車制造、工業噴塗、電路闆制造等領域。工業有機廢氣主要成分爲芳香烴,該廢氣的大量排放不僅對環境會造成破壞,還會對生命健康形成巨大威脅,其主要表現爲4個方面:①VOCs中所含的芳香烴可通過人體和動物的呼吸系統以及皮膚組織進入體内,對生命健康産生直接危害;②VOCs造成環境中O3濃度升高、光化學煙霧以及霧霾等會對生命體産生緻癌作用;③VOCs中部分物質極易與臭氧發生反應,從而對臭氧層産生不可逆的破壞;④VOCs中多數成分具有易燃、易爆特性,對生産的安全造成隐患。國家出台的《大氣污染防治行動計劃》明确規定要加強VOCs的控制與治理,因此,加強工業源VOCs的防控對減少大氣污染物的排放具有重要意義。【有機廢氣處理】

1 VOCs廢氣排放特點及治理難點

1.1 工業源VOCs廢氣排放特點

(1) 排放量大據統計,在2011—2013年期間,我國的VOCs年排放量從1534.3萬噸增長至2935.6萬噸,通過科學研究預測發現,2020—2050年工業源VOCs排放將在2013年的基礎上增加13.3%～361.3%。

(2) VOCs濃度因地區、行業的不同而不同如石油、化工以及專用設備制造業的總VOCs排放濃度大多超過103mg/m3,而橡膠、塑料以及毛皮等輕工業的總VOCs濃度一般在500mg/m3以内。

(3) 同一工業源VOCs的成分複雜且随時間變化波動較大。

(4) 工業源VOCs相對其他類型VOCs的排放更集中。

1.2 工業源VOCs廢氣治理難點

(1) 單位體積VOCs能量密度低,一般不能維持系統熱平衡。

(2) VOCs成分複雜,相比單一組分治理更困難。

(3) VOCs熱值波動範圍大,系統運行穩定性差。

目前工業中常用的有機廢氣的治理方式有吸收法、燃燒法、冷凝法、吸附法、光催化法、生物降解法、低溫等離子法以及膜分離法等。另外,對有關VOCs的處理技術調查分析發現,吸附、催化燃燒和熱力燃燒在國内分别占38%、22%和6%,在國外相應爲16%、29%和12%。因此,這3類工藝已經發展成爲國内外治理VOCs的主流。【廢氣處理】

2 工業源VOCs熱氧化技術研究進展

揮發性有機廢氣(VOCs)的有效治理主要受現有技術的特點和有機廢氣特性兩方面因素的限制,傳統技術對高濃度VOCs的治理一般都具有較好的效果,然而對工業有機廢氣的處理便表現出較大的不足。針對有機廢氣治理的難點,本文對國内外應用最廣、研究最多的吸附濃縮、蓄熱氧化、催化燃燒和以此3類基本工藝組合而成的複合熱氧化技術進行對比分析,爲穩定、高效地處理工業有機廢氣工藝的選取和新工藝的開發提供理論與現實依據。

2.1 VOCs吸附濃縮-燃燒技術

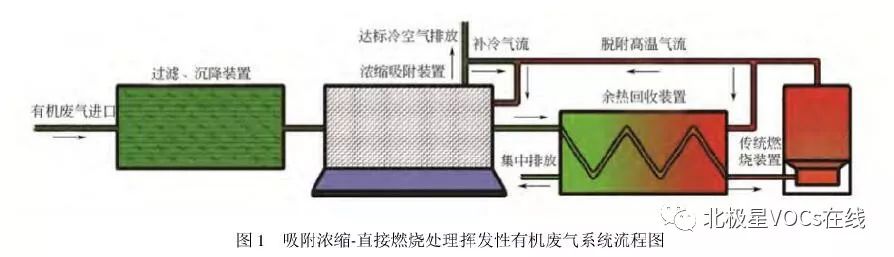

吸附濃縮-燃燒法是一種由吸附濃縮和直接燃燒相結合的技術。其處理工藝如圖1所示,VOCs廢氣首先經過濾沉降裝置預處理,然後進入吸附濃縮裝置實現VOCs與空氣分離,淨化後的大部分冷空氣直接排大氣,小部分和高溫煙氣混合進入吸附濃縮裝置對VOCs脫附,産生的高濃度有機廢氣進入預熱回收裝置吸熱,最後進入燃燒室燃燒,産生的一部分煙氣與冷空氣混合對VOCs進行脫附,另一部分高溫煙氣進入餘熱回收裝置中放熱後排放。

在生産應用中,針對某橡膠制品硫化工段産生的風速約爲1.3m/s、風量爲540000m3/h、VOCs濃度爲20～30mg/m³、惡臭濃度爲3000(量綱爲1)、顆粒物濃度約爲5mg/m3的有機廢氣,奚海萍設計了一套系統鋼平台占地415m2、運行總功率約爲854kW的蜂窩狀活性炭立式固定床吸附濃縮-熱力燃燒裝置,該系統運行成本9.34元/(W˙m3),對VOCs和惡臭的去除率均≥90%。

吸附濃縮-直接燃燒技術核心在VOCs的吸附。該過程是利用吸附劑對混合物中特定成分實現分離,吸附濃縮工藝性能主要受兩方面因素影響:吸附材料和吸附方式的選擇。

轉輪和固定床是當前有機廢氣濃縮最基本的兩種方式。固定床吸附系統采用兩個或多個吸附床交替工作對VOCs實現濃縮;轉輪濃縮系統是將轉輪沿圓周方向依次分爲吸附、脫附和冷卻3區域,通過調整轉輪的轉速實現對有機廢氣的連續吸附濃縮。相對固定床而言,轉輪吸附濃縮系統具有穩定性強、技術适應性廣、運行費用低、去除率高以及二次污染低等優點,但該方法初期投入大。

目前,活性炭、炭纖維和分子篩是國内外吸附濃縮低濃度有機廢氣應用研究最廣的3種材料。WANG等對揮發有機混合物在球狀活性炭顆粒上的吸附和脫附進行了研究。爲驗證環境中甲基叔丁醚的來源,GIRONI等采用活性炭對稀釋蒸汽流中的VOCs脫除進行了實驗研究。NAHM等]對活性炭的熱化學再生以及對甲苯吸附特性進行了相關研究。另外,張吉發現蜂窩狀活性炭對甲苯的工作吸附容量随活性炭相對濕度的增加而降低,床層厚度對顆粒活性炭與蜂窩活性炭工作吸附容量的影響同相對濕度類似,但顆粒活性炭對甲苯的工作吸附容量随空塔流速的增加先增大後減小。劉月穎發現疏水性沸石篩ZSM-5與蜂窩結構陶瓷基結合制作成的吸附轉輪可使C7H8含量400mg/m3的10℃有機廢氣淨化率在90%以上。闫茜等發現對以MCM-41分子篩作爲模闆制備的多級孔碳材料在60℃時、質量分數爲20%的硝酸溶液中改性10h後可使其吸附量增加6倍以上。李梁波研究表明苯、甲苯從活性炭纖維上脫附的速率随溫度和氣流速度的增大而增加,且活性炭纖維多次再生後吸附性能仍在90%以上。趙海洋等還發現活性炭纖維對甲苯的吸附特性受溫度影響較小。另外,周宇在對VOCs的吸附淨化與分離提純LPG的相關應用中表明活性炭在固定床中的無效層厚度随活性炭纖維裝填量的增大而減小,且對正丁烷、異丁烷和丙烷的吸附選擇性吸附由強到弱。活性炭和沸石分子篩來源廣泛、價格低廉,然而活性炭纖維成本相對更貴;活性炭在高溫條件下易燃、抗濕性能差,沸石分子篩抗濕性能優良、吸附過程選擇性強、疏水性好寬孔徑的活性炭能較好地适應工業VOCs的治理,然而分子篩和碳纖維的孔徑分布均勻、範圍較窄。雖然3種材料性質差異較大,但它們對工業有機廢氣的淨化率均≥95%。

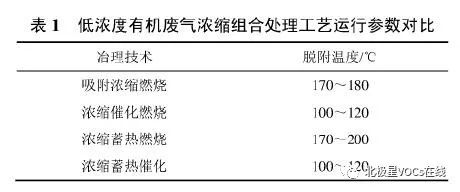

針對吸附濃縮技術,吸附過程幾乎都在室溫下進行,然而脫附條件卻因後處理設備的不同而有較大差異。郭昊發現循環風量爲300m3/h的170℃熱氮氣對活性炭吸附的有機溶劑脫附回收相對更經濟,當廢氣在床層中停留時間在0.4s以上時脫附效率最高,顆粒活性炭在195℃氣流中的再生率爲88%。沸石分子篩脫附溫度一般較高,脫附溫度區間較寬,盧晗鋒等采用高溫熱水對NaY分子篩進行改性後的Y分子篩對甲苯的脫附溫度可降低140℃左右。活性炭纖維的脫附效率随著升溫速率的加快而提高,且其重複性較好,對較高濃度甲苯的吸附容量爲434.8mg/g,但解析脫附過程可産生二次污染。針對活性炭吸附濃縮的不同組合工藝,其藝脫附氣流溫度如表1所示。

從表1中數據分析可知:在有機廢氣的吸附濃縮組合工藝中,脫附氣流溫度的選擇随燃燒反應溫度水平的提高而增加,一般在100～200℃之間選定。其主要原因爲:①高溫煙氣降溫需要補充冷空氣,因此在傳統燃燒組合工藝中選擇較低的脫附床溫,會導緻系統效率降低;②脫附主要通過高溫氣流加熱床料,使VOCs掙脫與吸附床之間的範德華力束縛實現分離,脫附效率一般随著床料溫度的升高而升高,但過高的脫附溫度可能導緻爆炸事故的發生;③脫附溫度一般都>100℃,主要因爲溫度過低不能克服分子間的範德華力且VOCs揮發困難,不利VOCs的濃縮,具體要視吸附材料的不同而定。

目前,國内外主要從吸附材料種類、性質、系統設計、結構設計及優化方面對有機廢氣的吸附濃縮燃燒進行了大量研究,力求最大限度地提高單位體積吸附材料的吸附容量。吸附濃縮燃燒技術能夠很好地將濃度低、熱值波動大的有機廢氣轉化爲可直接進行燃燒的高濃度混合氣流,使得後續處理連續、穩定,大大提高了系統的運行效率。

2.2 VOCs蓄熱氧化技術

VOCs蓄熱氧化是一種采用高效的接觸式換熱技術,主要利用VOCs自身燃燒或反應的放熱來維持系統的持續運行。其工藝流程如圖2所示,揮發性有機廢氣經吸附沉降裝置預處理後進入蓄熱床2吸熱升溫達到指定溫度後再進入燃燒室進行燃燒,産生高溫煙氣最後進入蓄熱床1對床料進行放熱降溫完成處理;當蓄熱床2無法對氣體預熱到指定溫度後切換系統,如此循環工作。

2.2.1 蓄熱直接燃燒技術

蓄熱燃燒技術(RTO)可有效解決供能端與用戶端在時間和空間上的不匹配問題,是提高能源利用效率的重要手段之一。RTO反應溫度一般在700～1000℃,是國内外目前應用最廣的常規蓄熱燃燒技術之一,因其處理效率高而被廣泛應用于低濃度有機廢氣的處理。

針對有機廢氣的蓄熱氧化技術理論的研究與應用國内報道較少。對半揮發性有機物的治理,ABANTO等采用CFD設計了RTO單元,通過CFD來模拟控制RTO中穩态流場研究位于RTO前混合器的切換,爲工業RTO的設計提供科學的指導。在提高系統蓄熱和VOCs轉化效率方面,FRIGERIO等在實驗中發現一維、兩相動力模型不僅可以評估不同污染物的轉化水平,也可防止床内燃料被點燃危險的優點;另外,蓄熱系統在治理VOCs優勢突出,尤其适用于工業中大流量情況。針對流動阻力特性的研究,AMELIO等對成型和堆積床料兩布置方式中的能量分布進行了數值評估,發現在相同換熱面的單位體積床料下規整成型床料的換熱效率略低于堆積布置床料,但其流動損失更小。另外,國内外學者對蓄熱材料的蓄熱性能和流動特性的研究與應用過程中發現蓄熱直接燃燒方式相比傳統燃燒具有更高的熱回收效率。

2.2.2 吸附濃縮-蓄熱燃燒技術

吸附濃縮-蓄熱燃燒是一種吸附濃縮和蓄熱燃燒的組合技術,其處理工藝流程與濃縮-催化燃燒處理類似。目前,國内外針對此技術的研究報道較少。崔龍哲等采用了旋轉濃縮-蓄熱氧化法對塗裝廢氣進行了中試研究,脫附熱煙氣溫度選定170～180℃,燃燒室溫度控制在810℃左右,經該系統處理後的排煙溫度約爲50℃,有害氣體的排放量遠低于國家環保規定。

當前,國内外主要集中對蓄熱材料類型、材料外形結構、運行經濟性以及新型蓄熱系統的開發做了大量理論與實驗研究,并在蓄熱的基礎上結合吸附濃縮的複合處理方式進行了中試研究;蓄熱燃燒克服了傳統燃燒方式熱回收率低的問題,組合方式能有效克服工業有機廢氣濃度低、變化大的特性,極大改善了系統對低濃度有機廢氣的适應性。

2.3  VOCs催化燃燒技術

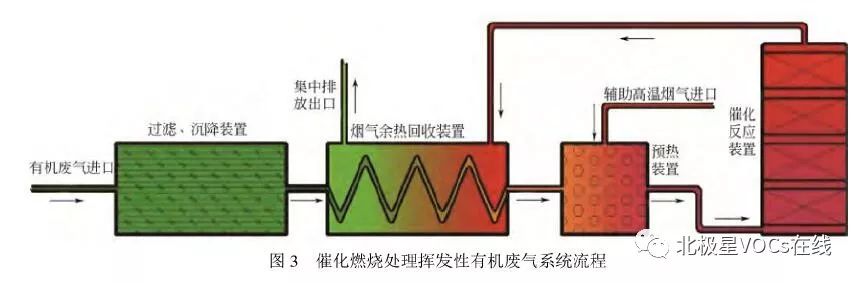

VOCs催化燃燒技術是一種在低溫條件下通過催化劑作用將VOCs轉化爲水和二氧化碳的方法,該技術具有安全性高、淨化效率較高、節能、無二次污染以及适用範圍廣等優點,其流程如圖3所示,工業有機廢氣進入過濾裝置預處理後引入煙氣預熱回收裝置進行吸熱升溫,然後進入二級預熱裝置換熱後再進入催化床反應,最後産生的高溫煙氣引入預熱回收裝置降溫後排大氣完成處理。【VOC廢氣處理】

2.3.1 VOCs常規催化燃燒技術

常規催化燃燒多用于處理濃度爲2000~10000mg/m3、不具回收價值的低熱值VOCs氣體[10],反應溫度一般在250～500℃。針對某ABS裝置産生的有機廢氣,趙瑞軍采用ZECATCC-AN型催化劑對其進行實驗研究發現,催化床在350℃、系統空速爲15000h–1時,有機廢氣轉化效率最高,此條件下低聚物分解效率在99%以上;另外該催化劑在低于550℃時能保持較高的活性,且對高硫、高濕度環境适應性強、壽命長,可使丙烯腈和苯乙烯處轉化率在98%以上。

催化燃燒主要由催化劑的性質決定,催化劑選擇多樣性、失活問題一直是催化燃燒面臨的難題,目前國内外主要對催化劑進行了大量的研究。李鵬等[35]采用浸漬法制備了新型CuMn/TiO2催化劑,并分别考察了CuMn負載量、銅錳配比和焙燒溫度對催化劑活性的影響,發現CuMn/TiO2在215℃時對甲苯催化轉化率≥95%,比CuMn/γ-Al2O3和Cu-Mn複合氧化物在相同轉化率條件下分别下降了30℃和50℃左右。DERIVAS等分别對6種不同含量的铈锆氧化物催化劑催化燃燒含VOCs氣流進行了實驗研究,發現Ce0.15Zr0.85O2和Ce0.5Zr0.5O2兩種催化劑抗失活能力最強,即便經1000℃高溫煅燒後這兩種催化劑相比同類型反應的起燃溫度仍低很多。張燕分别采用Pd/Cord和Cu1Mn2Ce4/Cord對體積分數分别爲0.5%的苯、0.88%的甲苯和0.17%的二甲苯所組成的總體積空速爲5000h–1混合氣體進行處理,發現Cu1Mn2Ce和Pd兩種催化劑300℃以内都可以使其完全轉化;對苯、甲苯的催化活性可與貴金屬相當,但對鄰二甲苯的催化活性Cu1Mn2Ce較弱;Cu1Mn2Ce比Pd/Cord對VOCs的完全轉化溫度低60℃左右。另外,劉兆信等發現采用NaOH對沉澱法制備的類棒狀銅錳複合氧化物進行水熱處理後經500℃焙燒的樣品比表面積高達221m2/g,在210℃時催化活性與Pd催化性能相當;在250℃條件下實驗2.5天,甲苯轉化率降爲最初的80%～85%。催化燃燒實驗中的研究對象一般比較單一,然而對複雜多變VOCs的催化治理還需要繼續探索;雖然貴金屬催化劑對VOCs的轉化效率高,但抗中毒性能差且成本高制約了其廣泛使用;不同催化劑具有不同的催化活性,過渡金屬氧化物具有較好的價格優勢,且單一過渡金屬氧化物相對複合催化劑催化活性較低如圖4所示;另外,恰當的配比并對其進行适當的改性可保證催化活性與貴金屬相當。

2.3.2 VOCs蓄熱-催化燃燒技術

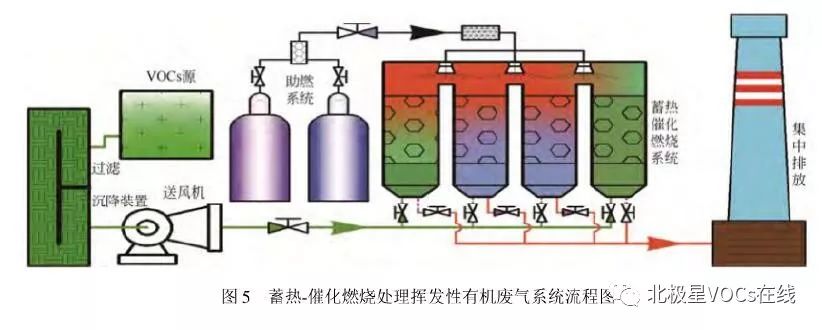

蓄熱-催化氧化法(RCO)是一種處理低濃度有機廢氣的組合方法,該方法綜合考慮增強系統内部傳熱和降低散熱損失問題,其主要包括固定床和流态化蓄熱催化兩大類。圖5所示爲常規固定式蓄熱催化工藝流程,首先啓動助燃系統對蓄熱床預熱,當床溫達到設定溫度水平後開始將有機廢氣送入過濾系統預處理,然後在風機加壓作用後送入蓄熱催化床反應,産生的高溫氣流對蓄熱床放熱後排大氣,助燃系統視反應床的穩定而退出。

目前,RCO是應用最廣的蓄熱催化技術之一。針對流量爲70000～90000m3/h、流速爲20～30m/s的有機廢氣,張建[40]搭建了旋轉翼型蓄熱催化氧化燃燒裝置,該系統在330～350℃時對VOCs去除效率達98%左右;陳義良等利用RCO治理橡膠廢氣過程發現,床溫在330℃條件下相比其他焚燒工藝需補充的燃料量低6m3/h以上,且苯乙烯等有機物200mg/m3時RCO不需外加能量。【VOC燃燒法】

關于RCO的實驗研究,RODRÍGUEZ等以CuxMnyO爲催化劑在整體絕熱式反應器中對VOCs進行了模拟催化研究,發現在考慮熱效應、輸運特性以及設計等因素的條件下,适當量化和分析内部和外部輸運阻力有利于反應器合理設計并保證VOCs在最佳工況下被處理。另外,RODRÍGUEZ等將CuxMnyO均勻沉積在整體式反應床中對乙醇和VOCs的催化反應進行了研究,分析了催化劑塗層的均勻性對VOCs消除的影響,發現提高進氣預熱溫度或降低空速均可保證VOCs的有效消除。

針對系統的熱穩定性,PABLO等提出了一種利用蓄熱器控制蓄熱燃燒點燃狀态的新方法,并通過模拟的方式設計了該系統,此方法通過再生氧化器提供的帶有反饋控制裝置的蓄熱系統來保證進入氧化器中的熱量達到預期效果。陳耿周期性地切換固定催化反應器内的氣流方向對低濃度甲烷和苯的催化燃燒試驗研究發現,在維持反應器自熱條件下運行,反應器内整體淨化率可達到98%以上,不會産生NOx等二次污染。

另外,國内也有很多學者對流化床技術對蓄熱催化燃燒進行了實驗探索,楊仲卿等[對流化床中催化燃燒過程氣流的流動特性進行了研究;張力等使用自制的Cu/γ-Al2O3催化劑在小型流化床中對超低濃度甲烷的轉化進行了實驗研究。流态化蓄熱催化燃燒具有較好的蓄熱與處理效果,但相對固定床而言,其床層阻力大、催化劑磨損嚴重,用于工業有機廢氣的處理經濟性較差,因此,目前國内外學者主要集中在固定床的蓄熱催化研究,然而對于其他形式的蓄熱催化燃燒方式處理工業有機廢氣的方式報道較少。

2.3.3 VOCs濃縮-催化燃燒技術

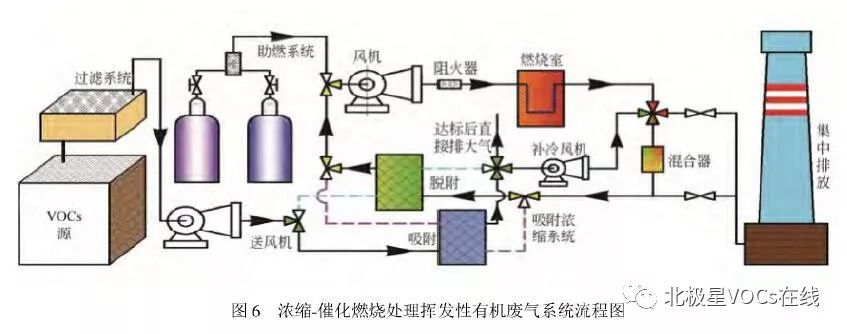

吸附-催化燃燒法是一種將吸附濃縮和催化燃燒有機結合的一種方法。其工藝如圖6所示,首先通過助燃系統對催化反應室預熱,當達到指定要求後將VOCs廢氣引入過濾系統預處理,然後通過風機的作用加壓進入吸附床實現VOCs與空氣的分離,當吸附床吸附容量達到飽和時,切換爲另一固定床,同時將引出一部分高溫氣流和補冷氣流混合後送入飽和吸附床中對VOCs脫附,高濃度VOCs送入燃燒室燃燒,如此循環進行,助燃系統視燃燒穩定性而退出。

針對風量爲580000m3/h、VOCs含量爲50mg/m3的某汽車噴塗有機廢氣而設計的吸附濃縮-催化燃燒系統,其運行成本爲8.67元/(W˙m3),主要運行費用在催化劑的更換。李蕾等采用活性炭爲吸附床料對65000m3/h含甲苯和TVOC分别爲96.6mg/m3和113.0mg/m3的低濃度大風量有機廢氣進行了濃縮催化燃燒實驗研究與經濟性評價,發現系統運行費用爲47.1元(W˙m3),對甲苯、二甲苯和TVOC的去除率分别爲98.3%、99.6%和97.7%,且處理成本随系統單位時間内處理量的增加而降低。另外,TOSHIO等在吸附濃縮-催化燃燒系統中以氮氣爲載氣、活性炭爲吸附材料,并選用礬石爲催化劑對甲苯進行了實驗與理論研究,結果表明該組相比傳統熱力燃燒或催化燃燒顯示出較大的節能潛力。

催化燃燒反應溫度低,能很好地解決傳統燃燒設備反應溫度高、散熱損失大等問題,且幾乎不會産生二次污染。目前,國内外主要對催化劑活性組分配比、制備過程的影響因素以及不同的後處理手段對有機廢氣的催化燃燒進行了大量的實驗、理論研究,并在催化的基礎上結合濃縮和蓄熱技術進行了中試或工程應用。一般同種催化劑對不同催化對象會表現出巨大的差異,且目前大多實驗與理論研究僅針對單一組分,很少對雙組分或更多組分同時進行催化燃燒研究。因此,爲處理好成分複雜且變化大的工業有機廢氣,催化燃燒的應用還有很多問題需要解決。

3 VOCs廢氣處理技術對比與分析

不同工業源有機廢氣處理工藝具有特定的适用範圍,任何一項技術的選擇與應用既有共性的規律也存在複雜性和各種例外,在選擇何種燃燒技術時應綜合考慮有機廢氣特性、經濟性能以及排放标準等因素。針對風量相當的低濃度有機廢氣,奚海萍分别設計了吸附濃縮-熱力燃燒裝置和吸附濃縮-催化燃燒裝置,發現前者的占地面積明顯小于後者。KRZYSZTOF等[50]對催化燃燒和蓄熱燃燒兩種方式的經濟性與可行性進行了實驗研究與分析,當可燃成分體積分數高于0.4%時,熱力處理更好,反之催化燃燒更具優勢;再者,催化自持燃燒相比熱力燃燒所需最低燃料體積分數低3～4倍;另外,當可燃成分體積分數≥0.4%時,普通催化劑比貴金屬催化劑更經濟;催化燃燒相比熱力燃燒在減少溫室氣體方面優勢更突出,熱力燃燒的熱回收率相比催化燃燒更高。針對固定工業源VOCs治理技術,栾志強等也對其進行了詳細分類與界定。因此,有機廢氣的特性、濃度範圍是選取VOCs治理方案首要考慮的問題。【廢氣處理】

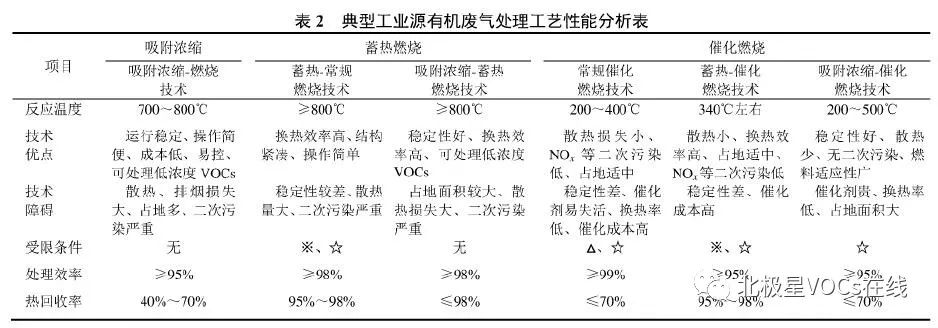

如表2所示,對吸附濃縮-燃燒、蓄熱-常規燃燒、吸附濃縮-蓄熱燃燒、催化燃燒、蓄熱-催化燃燒和吸附濃縮-催化燃燒6種VOCs處理方案的主要性能指标進行了分析與對比。

從表2的比較分析可看出,組合工藝處理低濃度有機廢氣的綜合性能一般優于單一型;在一定程度上,各技術對VOCs廢氣的處理效率均在95%以上;從熱穩定性方面,吸附濃縮>蓄熱氧化>催化燃燒;在熱回收率方面,蓄熱氧化>常規燃燒>催化燃燒;吸附濃縮對工業有機廢氣的适應性最廣,催化燃燒主要受燃料熱值波動的影響較大,蓄熱燃燒主要受單位體積工業有機廢氣能量密度低的限制。另外,對低濃度VOCs的處理,系統穩定性是首要考慮的問題,蓄熱常規燃燒隻能處理濃度相對較高的有機廢氣,李佳羽等對典型化工園區VOCs排放控制技術進行了綜合分析,也證實了吸附濃縮燃燒優于蓄熱燃燒方式。

4  結論

針對VOCs廢氣的特點,本研究分析了目前應用最廣的3類VOCs治理技術以及與其相關組合共6種工藝各自技術特點及國内外的研究進展,通過比較、分析各技術之間的特點,得出如下主要結論。

(1) 不同吸附材料對有機廢氣的吸附差異較小,但脫附條件差異較大,從而限制了同一吸附床采用不同吸附材料的通用性;轉輪相對固定床吸附效果更好,但存在單一吸附材料效率較低以及脫附工藝主要受吸附材料的選擇和後續處理工藝限制等缺點。

(2) 蓄熱燃燒具有換熱強度高、結構緊湊以及操作簡單等優點,但其相對較高的反應溫度導緻較大的散熱損失;另外,針對濃度低、熱值波動大的有機廢氣的處理,燃燒穩定性相對較差。因此,研究開發換熱強度高、蓄熱能力強、耐高溫以及流動阻力小的高性能蓄熱材料是該技術發展面臨的主要問題。

(3) 複合催化劑催化性能高于單組分催化劑;不同活性組分之間配比的差異對催化劑的影響較大;不同的後處理方式對催化劑活性影響較大。催化燃燒由于具有起燃溫度低、能耗低等特點而廣受關注,但催化劑通用性較差、易失活、成本昂貴且相對傳統燃燒系統占地更大,單獨用于工業有機廢氣的處理穩定性較差。

(4) 目前,國内外主要從實用性和經濟性兩方面對吸附濃縮-蓄熱燃燒、蓄熱-催化燃燒以及吸附濃縮-催化燃燒等組合工藝進行研究與評價。在占地方面,吸附濃縮-催化燃燒>吸附濃縮-蓄熱燃燒>蓄熱-催化燃燒;在熱回收方面,吸附濃縮-蓄熱燃燒>蓄熱-催化燃燒>吸附濃縮-催化燃燒;從運行成本角度,蓄熱-催化燃燒>吸附濃縮-蓄熱燃燒>吸附濃縮-催化燃燒。組合技術相比3類基本工藝綜合性能更好,但也存在系統複雜、穩定性較差、占地面積大等缺點。

(5) 在未來很長一段時間内,對吸附濃縮、蓄熱氧化以及催化燃燒之間的優勢進行組合與優化將成爲有效治理有機廢氣的主流方式之一,這是同時提高系統運行穩定性、增強對複雜有機廢氣的适應性以及降低系統散熱的有效方法。

當前,對工業源有機廢氣的治理進行了較多實驗和理論研究,但對工業中成分、濃度以及流量變化較大的VOCs廢氣,給VOCs治理技術的通用性帶來一定的挑戰;另外,随著社會和國家對VOCs治理的高度重視,以後對VOCs的排放濃度將要求更加嚴格。因此,實際應用中應結合VOCs廢氣特性以及不同技術的優勢對傳統工藝進行組合,開發高效、經濟和穩定的VOCs治理技術是未來發展趨勢。

來源:化工進展 作者:楊仲卿 劉顯偉等
