紡織印染定型有機廢氣淨化處理解決方案

我國紡織印染規模大，工藝路線長，使用有機助劑種類繁多，無組織排放量大，污染非常嚴重，現有定型機有機廢氣治理技術不能完全滿足日益嚴格的環保要求。該文通過調查研究結合國内現有治理技術，對原定型有機廢氣濕式靜電處理系統進行了技術改造，在此基礎上提出了一條新的VOCs廢氣治理技術路線，即增加了活性炭吸附、再生處理和催化氧化裝置系統。經過改造後檢測VOCs總的脫除效率達到95%以上。

1 定型機原廢氣處理系統介紹

1.1 概述

我國是世界印染行業規模最大的國家，由于紡織印染工藝路線長，所采用的有機助劑種類繁多，其無組織排放量大，覆蓋面廣，污染非常嚴重，現有的定型機有機廢氣治理技術不能完全滿足日益嚴格的環保要求。目前，印染行業定型機有機廢氣VOCs的治理技術主要有：“氣/氣熱回收—噴淋洗滌法”、“水/氣冷卻—靜電除塵法”、“熱能回收—噴淋洗滌—濕式靜電除塵法”和“冷卻+靜電+碳纖維吸附+UV光解”處理定型及拉伸有機廢氣，但普遍存在有機廢氣淨化效率較低、運行安全穩定性較差、存在火災事故隐患等問題。另外，VOCs廢氣治理普遍采用的是低溫等離子體、光氧化以及一次性活性炭吸附技術，在京津冀地區約占治理企業的80%以上，其中大部分企業（約占80%以上）都不能實現達标排放。

1.2 原有定型機VOCs處理工藝

VOCs原處理工藝如圖1所示。

1.3 原工藝設備情況

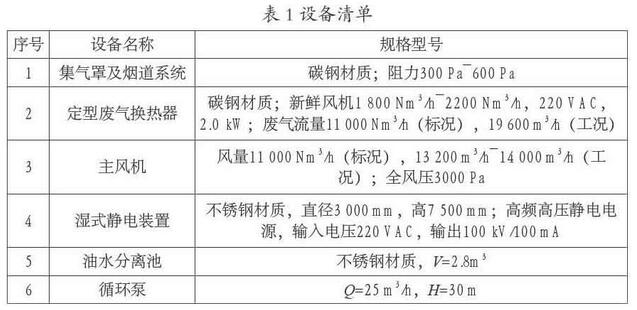

系統包括：定型廢氣換熱系統、濕式靜電裝置系統、主風機等，主要設備參數見表1。

1.4 原系統說明

（1）定型廢氣換熱系統

一般定型機由5個單元組成，每個單元分2個室，每個單元設置一台定型廢氣排風機，流量爲2000Nm3/h。一台5單元定型機的有機廢氣總量爲10000Nm3/h。空氣由定型機底部自然進入，布料定型控制溫度190℃～200℃，定型廢氣排出風機出口廢氣溫度170℃～180℃。定型有機廢氣集中通過定型廢氣換熱器回收熱能，新鮮空氣2000Nm3/h經定型廢氣換熱器加熱至110℃左右後返回到定型機第一單元的前兩室内，以提高第一單元的前兩室溫度，同時減少定型機進口處冷空氣的進入。

（2）濕式靜電裝置系統

定型有機廢氣經換熱後溫度降至75℃，從底部進入濕式靜電裝置系統。濕式靜電裝置包括：濕式靜電裝置、油水分離池、循環泵等。濕式靜電裝置上部爲高壓靜電部分，下部爲噴淋、冷卻、吸收部分。濕式靜電下部爲雙筒體結構，其内筒設置不鏽鋼絲網填料、噴淋裝置。内筒上部設置梯形栅闆，濕式靜電分離的油污經導流闆從塔壁間隙流到底部。通過循環泵，一部分循環水在填料層上面直接噴淋、冷卻、吸收定型廢氣，另一部分循環水則進入濕式靜電裝置的高壓部分，對陽極筒壁進行潤濕和清洗。循環水與油污在油水分離器中分離，比重輕的廢纖維油脂以油污的形式回收利用。廢氣經濕式靜電淨化處理後溫度爲30℃～45℃。

（3）主風機

定型有機廢氣主風機，應能保證克服煙氣系統阻力并留有适當的餘量，主風機全風壓一般在3000Pa～4000Pa。包括煙道系統阻力300Pa～600Pa，定型廢氣換熱器阻力約200Pa，濕式靜電裝置阻力約1200Pa，活性炭裝置吸附阻力550Pa～1200Pa。

2 改造新增加工藝系統

2.1 活性炭吸附再生

活性炭對有機廢氣具有良好的吸附性能，吸附熱較小，主要爲物理吸附，是目前有機廢氣治理使用最多的方法之一。活性炭吸附是可逆的，被吸附的分子由子熱運動還會脫離固體外表，即：解吸或脫附。随著吸附的進行，活性炭表面上的有機廢氣逐漸增多，吸附和脫附互爲可逆過程。吸附進行一段時間後，當有機廢氣的吸附量與脫附量相等時，吸附和脫附達到動态平衡。

對不同氣速下的活性炭床層壓降進行了測定，發現單位高度活性炭床層壓降的對數值，與氣速在一定氣速範圍内幾乎呈線性關系。郭昊以活性炭AC-1爲樣品，床層高度200 mm，在不同流速條件下研究其壓力降。通過對數據進行二次項拟合得到“流速與床層壓降”的關系方程見式（1），活性炭床層有機廢氣流速與壓降的關系如圖2所示。

△P=554υ+9163υ2 （1）

式（1）中：△P爲單位活性炭床層高度壓降，單位爲帕斯卡每米（Pa/m）;υ爲有機廢氣流速，單位爲米每秒（m/s）。

活性炭吸附定型有機廢氣，适宜的吸附溫度爲40 ℃～70 ℃，廢氣流速0.30m/s～0.50m/s，活性炭裝填高度600 mm的阻力一般爲550Pa～1200Pa。在動态運行情況下，活性炭對定型有機廢氣（甲苯、二甲苯等苯系物）的飽和吸附容量在0.10g/g～0.24g/g。

吸附飽和的活性炭脫附時，采用熱空氣脫附比較經濟。徐勝男等對活性炭脫附進行了熱空氣吹脫實驗研究，認爲脫附溫度爲180℃、脫附空氣流速0.106m/s、脫附時間40min。實際工程應用過程中，當有機廢氣濃度滿足裝置對爆炸極限的要求時，宜采用熱空氣脫附。脫附溫度過過高易引起活性炭氧化。因此，适宜的脫附溫度應低于120℃。再生時空塔流速一般爲0.10 m/s～0.15m/s。

活性炭吸附有機廢氣接近飽和後引入熱空氣對活性炭進行再生，脫附下的高濃度有機廢氣進入催化床進行催化氧化分解。

2.2 催化氧化裝置

如果廢氣中VOCs的濃度較低（低于1000mg/m3），氧化反應放出的熱量不能維持催化劑床層的溫度達到起燃溫度以上，這時需要從外部施加一定的熱量， 其量的大小與廢氣中VOCs的濃度和種類有關。當廢氣中VOCs濃度低于100mg/m3時，通過吸附一催化燃燒技術處理超低濃度的VOCs廢氣。通過吸附劑將VOCs濃縮、富集，脫附後獲得濃度較高的VOCs後再進行催化燃燒，因此可以處理低于100mg/m3的VOCs廢氣。

針對定型有機廢氣中的二甲苯、苯、甲苯等污染物，催化氧化裝置所使用的催化劑起燃溫度低于320 ℃。VOCs濃度1000mg/m3～3000mg/m3，濃縮有機廢氣量1000Nm3/h～2000Nm3/h，催化劑裝填量70L～100L，使用溫度300℃～380℃，設計空速不大于30000h-1。

2.3 吸附再生及催化氧化組合工藝流程

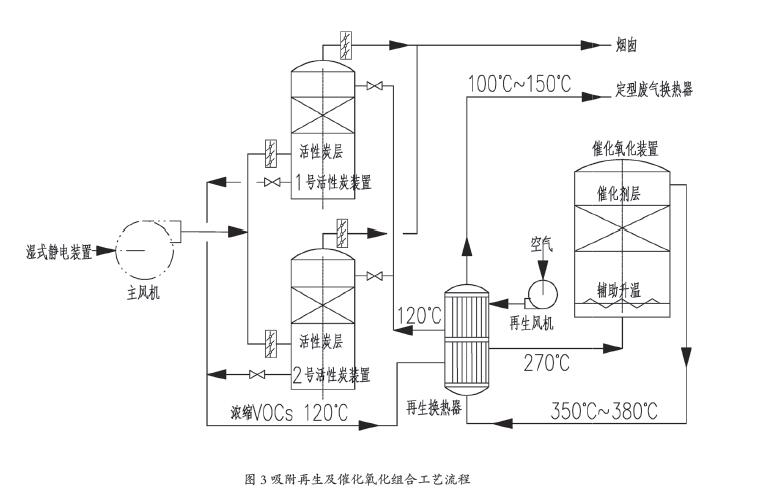

在主風機出口引入活性炭裝置和催化氧化裝置（圖3）。活性炭裝置設置2套，互爲備用，當一套活性炭裝置吸附飽和後，將廢氣切換到另一套活性炭裝置。飽和的活性炭裝置進入活性炭再生，脫附的有機物引入催化氧化裝置分解成水和二氧化碳。經催化氧化裝置處理後的廢氣再回至定型廢氣換熱器回收餘熱。

2.4 新增主要設備

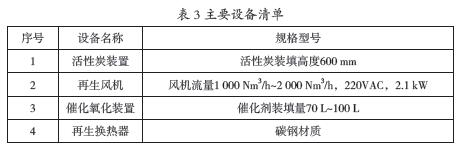

主要設備見表3。

2.5 處理效果

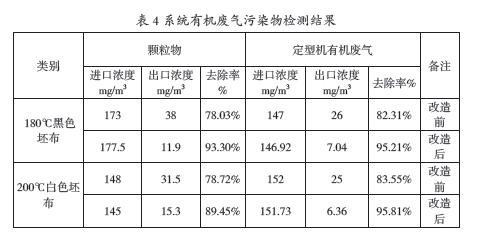

根據實測，經過吸附再生及催化氧化組合系統，有機廢氣污染物檢測結果見表4。

3 結語

該文所提出的紡織印染定型機有機廢氣淨化處理技術工藝，即在原定型有機廢氣濕式靜電處理系統的基礎上進行技術改造，新增加了活性炭吸附、再生處理和催化氧化裝置系統，VOCs總的脫除效率達到95%以上。通過現場實際檢測顆粒物除效率爲93.3%和89.45%，VOCs總的脫除效率爲95.21%和95.81%。
